产品详情

XYS 系 列 活 性 炭 脱 硫 剂

一、      用途及性能

我公司生产的XYS系列活性炭主要用于各种水煤气、焦炉气、天然气、化工业原料气，烟道气体的各种硫化物的净化，并对H₂S具有独特的高效、处理效果理想，并且无环境污染，能再生使用，通过再生可回收高纯度的单质硫磺。

二、      物理性质及特点

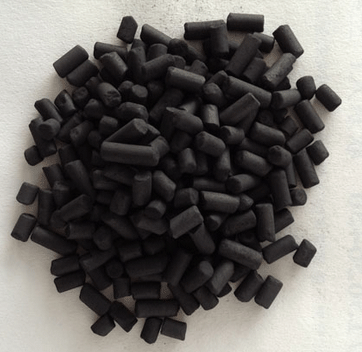

XYS系列活性炭为圆柱状固体颗粒,外观为暗黑色,全部采用优质原料并加一定粘合剂、助催化剂经过筛选、配料、粉碎、成型、干燥、炭化、活化等一系列加工而成。该产品具有活性高、孔隙率大、硫容量大、脱硫效率高、机械强度好、耐水性好、床层阻力小、易再生，高温、高压下不易粉化等优点，广泛应用于各行业的气相脱硫。

三、      主要技术参数

我公司生产的脱硫系列产品，生产工艺控制及产品检验严格按照国家标准GB7701.1.97和GB7702.1-22.97执行。

四、      脱硫基本原理

1、气体中H₂S和少量的O₂受活性炭表面的催化作用，在常温、常压条件下发生下列反应：

2H₂S+O₂→2H₂O+2S

    反应生成的水顺气流带走，生成的单质硫被活性炭吸附，从而达到脱除H₂S的目的。

2、          对气体中有机硫的脱除

COS占有机硫的96%以上，COS在室温下先被活性炭水解，生成H₂S，然后以H₂S的脱除原理除去，反应如下：

COS+H₂O→H₂S+CO₂       2H₂S+O₂→H₂O+2S

根据活性炭的气相脱硫机理证明：活性炭质量的优劣，主要是由孔隙率、比表面积的大小和表面活性的强弱来决定的。

3、再生

因活性炭脱硫后，活性炭吸附的是单质硫，根据单质硫的理化特性和活性炭的吸附与解吸基本原理，向活性炭层通无氧高温气流，使活性炭与单质硫同时都得到加热，当温度升高到325℃以上时，硫被熔化成液体状态或气态而从活性炭孔隙中被解吸出来，随过热蒸汽带出活性炭床外，被送入水冷却槽，硫被冷却成固体而沉于槽底，气流超过冷却水面放空。活性炭得到再生继续使用，硫被回收。根据以上再生基本原理得知，再生用过热蒸汽在600℃范围内，温度超高越好，再生时间、费用、效率都与温度有直接关系。

五、      应用工艺条件要求

该产品在实际应用时，一切工艺条件必须满足以下要求，方可正常使用而达到理想效果。如某项条件达不到要求，可采取特殊措施达到。根据近几年来几百家化肥厂应用的实践总结，同样的产品质量，因各种工艺条件上的差别，其最终效果就出现成倍至数倍的不同，可见该产品的应用方法及工艺条件是至关重要的。

1、空速：300~2000 h^-1(一般情况下)城市煤气应用为≤100 h^-1

2、 25-100℃(最佳32-52℃)

3、硫化物及氧含量比值：1：2以上

4、相对湿度：≥70%（但不带液态水进入活性炭床层）

5、压力：≤6Mpa

6、线速度：≤0.1m/s    城市煤气应为0.01~0.05m/s

7、装填方法：装填前必须先过筛，除去因搬运储存时产生的粉尘。装填时不准从上口直接倒入，活性炭应在炭层表面均匀散开，防止气体偏流，使活性炭不能同时全部发挥作用。装填后，投运前，就放空吹出空气及除去炭粒表面粘附的炭粉，防止炭粉吹至下工段而影响生产。

8、有效脱硫床层高径比：1.5~2.5

9、气体中酸碱性要求：如该气体中不含碱性气体成份（如NH₃），请用浸碱活性炭。

六、      注意事项

1、   运输

注意防止与坚硬物质混装而造成大量振动磨擦，以减少炭粒破碎，影响使用。

2、   储存

应储存于阴凉干燥处，防止包装内外袋破裂，与外界直接接触，吸附其它物质，降低吸附H₂S的能力和使用效果。

3、   严禁水泡

该产品属多孔性吸附剂，所以在运输、储存和使用过程中，都要绝对防止水浸，因水浸后，大量水充满活性炭孔隙，使活性炭失去作用。

4、   防止焦油类物质

在生产运行中，应禁止焦油类物质一定程度活性炭床，因活性炭粒表面粘满此类物质后，填塞活性炭孔隙通道，使其失去作用。所以，当气体进入活性炭床前时，如含有焦油类物质，应增设除焦油装置，保证活性炭正常使用。

5、  防火

储存或运输时，防止与火源直接接触，以防着火。
