搅拌站除尘设备
现搅拌站粉尘除尘情况：基本上为旧式除尘器(被动除尘)，自然排风，机械振打清灰，此方式在使用1个月后基本上滤芯堵塞破损，导致料车打料时水泥及粉尘迷漫空气中，严重影响空气质量。同时水泥、矿粉、粉煤灰损失。现在环保要求提高，我公司针对这情况采用出定时低压脉冲清灰，强制吸风的新型搅拌站除尘设备，可节省物料的损失的同时达到空气的净化。
设备介绍

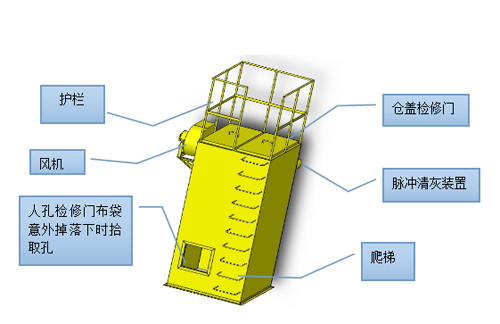

新型搅拌站仓顶除尘结构主要部件：
过滤装置： 布袋及骨架
强制吸风系统：风机，电机设有防雨
检修系统： 仓盖及人孔门、爬梯
清灰系统： 脉冲清灰装置
防护系统： 护栏及设备底部加格栅网（阻止过滤装置意外掉落落入料仓）
控制系统： 控制风机的启动及清灰装置设备定时脉冲清灰，保证滤袋的通气性，清灰掉落的物料直接掉入掉料仓。
新型搅拌站料仓除尘器优点
|
安全性 |
1、强制吸风，料仓内部呈负压安全性得到保障。 2、设备底部加网格防止大的异物落入料仓。 |
|
节约 成本 |
1、避免水泥、粉煤灰、矿粉的外溢到空气中这部分损耗。 2、保持料仓干净，搅拌站料仓本体清洗费用节省 3、滤袋正常使用寿命可达2-3年以上，现有旧除尘，每年需大量更换滤芯从而产生大量人工费及配件费。 |
|
人性化 |
控制系统控制风机在启动后1-2小时自动停止，料车打完料后，避免打料人员忘记关掉风机，而一直使用产生电能耗问题 |
设备技术参数
TYCD型单机脉冲布袋除尘器性能参数表
|
除尘器型号 |
TYCD-36 |
滤袋规格 |
Ф120×2000 |
|
处理风量 |
1800m3/h |
过滤速度 |
1.1m/min |
|
过滤面积 |
27m2 |
滤袋数量 |
36 |
|
设备阻力 |
＜1500Pa |
除尘效率 |
＞99.9％ |
|
入口含尘浓度 |
＜50g/Nm3 |
出口含尘浓度 |
＜50mg/Nm3 |
|
喷吹控制 |
自动和手动 |
滤料材质 |
涤纶针刺毡（防水型） |
|
使用温度 |
≤110 ℃ |
清灰压力 |
0.4-0.6Mpa |
|
脉冲阀数量 |
6只 |
压缩空气耗量 |
0.2m3/min |
|
脉冲阀规格 |
3/4″ |
设备尺寸（长X宽X高） |
1.1米X1.1米X2.5米 |
|
收尘器承压 |
≤-5000Pa |
设备重量 |
0.5吨 |
|
除尘效率 |
99.5% |
||
TYCD-36型单机脉冲布袋除尘器供货清单
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
备 注 |
|
1 |
单机脉冲布袋 除尘器本体 |
TYCD-36型 |
吨 |
0.75 |
含气包喷管 |
|
2 |
滤袋 |
Φ120×1400 |
只 |
32 |
涤纶针刺毡（防水型） |
|
3 |
滤袋骨架 |
Φ120×1400 |
只 |
32 |
镀锌防腐处理5 |
|
4 |
脉冲喷吹阀 |
1″ |
只 |
6 |
上海袋配 |
|
5 |
电控箱 |
|
台 |
1 |
电器元件使用正泰或施耐德 |
|
6 |
脉冲控制仪 |
|
台 |
1 |
潜合 |
|
7 |
强制排风机 |
|
台 |
1 |
|
